Наружные эвакуационные и пожарные лестницы: требования и конструкция

Наружная эвакуационная лестница — это не просто дополнительный вход на второй этаж. Это элемент системы противопожарной защиты здания, и к нему предъявляются конкретные требования по ширине, уклону, материалам, ограждениям и размещению. Инспектор при проверке смотрит не на внешний вид, а на то, сможет ли человек в темноте, в дыму и в панике быстро и безопасно спуститься на землю.

Ниже разбираем, чем отличаются эвакуационные и пожарные лестницы, какие типы выделяют нормы, какие размеры и конструктивные решения применяются на практике, и какие ошибки чаще всего приводят к предписаниям и переделкам. Отсылки к нормам даём по номерам сводов правил и ГОСТ — конкретные требования для вашего объекта всегда уточняются в проекте.

Эвакуационная и пожарная: в чём разница

Эти понятия часто смешивают, хотя назначение у лестниц разное.

• Эвакуационная лестница предназначена для выхода людей из здания при пожаре. Она является частью путей эвакуации и учитывается в расчёте времени эвакуации. Требования к ней — в СП 1.13130 и связанных документах.
• Пожарная лестница служит для подъёма пожарных подразделений на кровлю и перепады высот. Это вертикальные лестницы П1 и маршевые П2, требования к ним — в СП 4.13130 и ГОСТ 53254, который регламентирует и их испытания.

На практике одно здание может иметь обе: наружную открытую лестницу 3-го типа для эвакуации со второго этажа и вертикальную лестницу П1 для выхода на кровлю.

Типы наружных лестниц по нормам

Лестница 3-го типа

Наружная открытая лестница, ведущая с этажей непосредственно на землю. Именно её обычно имеют в виду, когда говорят «эвакуационная лестница». Основные требования:

• ширина марша — не менее ширины эвакуационного выхода, как правило не меньше 0,8–0,9 м, а для зданий с массовым пребыванием людей — от 1,2 м;
• уклон — не более 1:1 (45°), а на многих объектах требуется более пологий, до 1:1,75;
• ширина проступи — не менее 250 мм, высота подъёма — не более 220 мм;
• ограждение высотой не менее 1,2 м;
• выполняется из негорючих материалов, металлические элементы — с требуемым пределом огнестойкости или защищены.

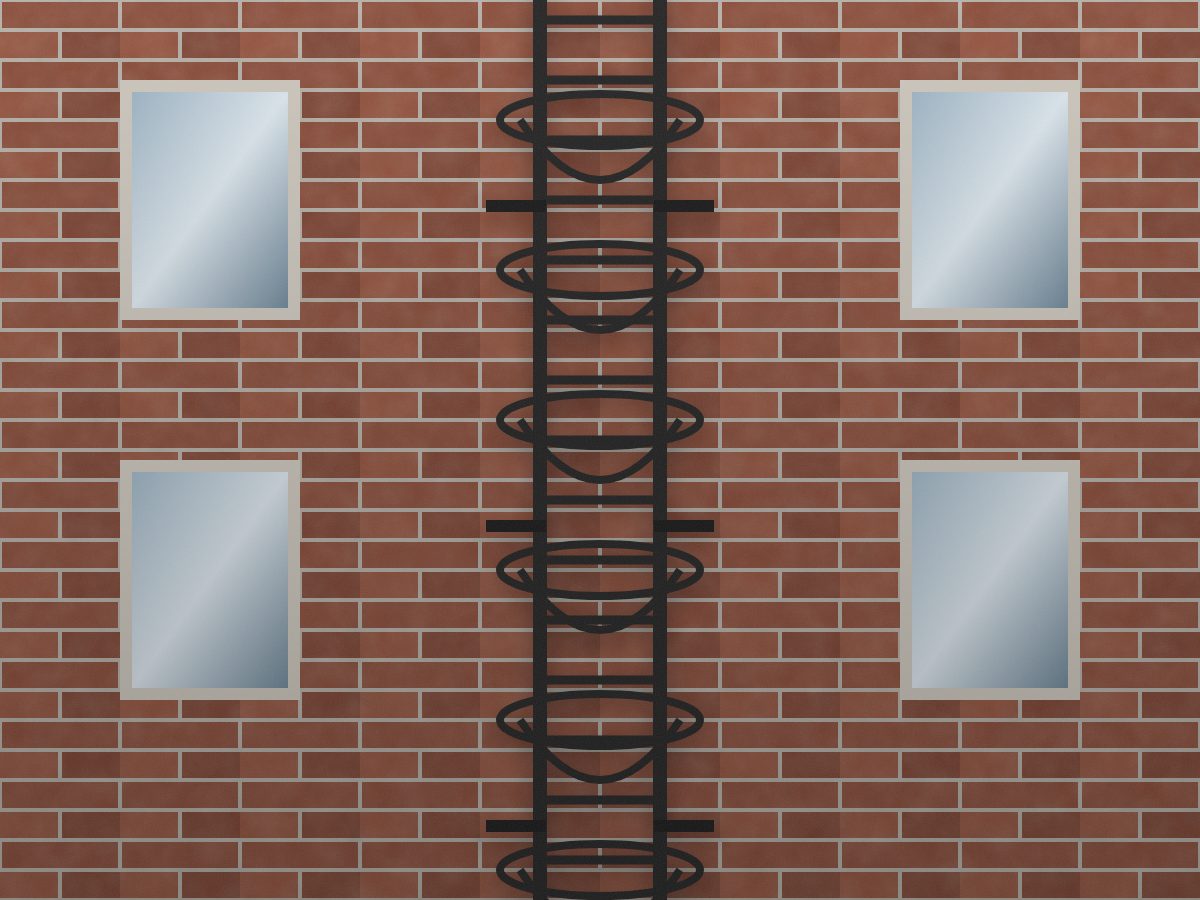

Пожарная лестница П1

Вертикальная лестница шириной не менее 0,6–0,7 м с дугами безопасности, начиная с высоты около 2,5 м от земли. Шаг перекладин — 300–350 мм, диаметр перекладины — от 16–20 мм. Нижний конец лестницы размещают на высоте, исключающей свободный доступ посторонних, но позволяющей пожарным воспользоваться ею с выдвижной лестницы. Через каждые 8–10 м высоты предусматривают площадки для отдыха.

Пожарная лестница П2

Маршевая лестница с уклоном не более 6:1 (около 80°), шириной от 0,7 м, с площадками и ограждениями. Применяется там, где нужно подниматься на кровлю регулярно или перепад высот большой.

Конструкция наружной эвакуационной лестницы

Типовая наружная лестница 3-го типа — металлическая конструкция на собственных опорах, прикреплённая к стене здания. Она состоит из стоек, маршей, площадок на уровне выходов и промежуточных площадок, ограждений.

Несущий каркас

Стойки делают из профильной трубы 100×100×4 или 120×120×5 мм, реже — из двутавра. Стойки устанавливают на отдельные фундаменты (столбчатые, 400×400 мм глубиной ниже промерзания — для Петербурга ориентир 1,2–1,5 м) через опорные пластины 250×250×10 мм с анкерами. К стене здания каркас дополнительно крепится кронштейнами, которые воспринимают горизонтальную нагрузку, но основную вертикальную нагрузку передают на фундамент.

Марши и площадки

Косоуры маршей — швеллер № 14–16. Ступени — решётчатый настил с противоскользящей кромкой или просечно-вытяжной лист ПВЛ 508–510 на уголковой рамке. Сплошной рифлёный лист для улицы подходит хуже: на нём скапливается вода, наледь, мокрая листва. Площадки выполняют на раме из швеллера № 12–14 с настилом, размер площадки перед дверью — не меньше ширины марша и не меньше 1,0 м по глубине, причём дверь при открывании не должна уменьшать ширину площадки.

Ограждения

Высота ограждения — не менее 1,2 м для наружных эвакуационных лестниц. Поручень — труба Ø 40–50 мм, стойки — труба 40×40 или 50×50 мм с шагом до 1,2–1,5 м. Заполнение — вертикальные прутья или сетка с просветом не более 100–110 мм, чтобы ребёнок не мог пролезть. Подробнее о требованиях к ограждениям — в отдельной статье о высоте и нагрузках на перила.

Размеры и параметры: сводная таблица

Цены ориентировочные, без фундаментов и проектирования, для типовых решений. Точная стоимость зависит от высоты, числа выходов, способа защиты металла и определяется после замера.

Защита металла и огнестойкость

Наружная лестница круглый год под дождём, снегом и реагентами. Минимальная защита — грунт и два слоя эмали, но для эвакуационных лестниц мы рекомендуем горячее цинкование: оно защищает и внутренние полости, и кромки, и места, куда кистью не подлезть. При желании сверху наносят порошковую краску в цвет фасада.

Отдельный вопрос — огнестойкость. Для ряда зданий нормы требуют, чтобы несущие элементы наружной лестницы имели предел огнестойкости R15 или выше, либо чтобы лестница была защищена от воздействия пламени из оконных проёмов. Это решается расположением (глухие участки стены, отступ от окон не менее 1 м по горизонтали) или огнезащитными покрытиями. Если лестница проходит мимо окон, нормы могут потребовать остекление этих окон с пределом огнестойкости или смещение трассы.

Двери и выходы на лестницу

Выход на наружную лестницу — это эвакуационный выход, и дверь должна ему соответствовать: открываться по направлению выхода, иметь ширину не меньше требуемой, не иметь запоров, которые невозможно открыть изнутри без ключа. Во многих случаях требуется противопожарная дверь EI 30 или EI 60 с доводчиком и антипаникой. Порог — не более 20 мм или вовсе без порога, чтобы при эвакуации люди не спотыкались.

Частые ошибки и причины предписаний

1. Слишком крутой марш. Желание «вписаться» в узкое пространство вдоль стены приводит к уклону 50–60°, что для лестницы 3-го типа недопустимо.
2. Дверь, открывающаяся на марш. Полотно перекрывает первую ступень — при эвакуации это ловушка. Перед дверью нужна площадка.
3. Низкое ограждение. Поставили перила 0,9 м «как на крыльце» вместо 1,2 м.
4. Сплошной лист на ступенях. Зимой лёд, летом скользко после дождя. Решётчатый настил решает проблему.
5. Нет доступа к нижнему маршу. Лестницу загородили забором, контейнерами или парковкой. Выход с лестницы должен вести на свободную территорию.
6. Каркас опирается только на стену. Кронштейны в газобетоне или кирпиче старого фонда не рассчитаны на вертикальную нагрузку от лестницы с людьми.

Примечание: на эвакуационные и пожарные лестницы после монтажа и затем периодически составляется акт испытаний — лестницу нагружают контрольной нагрузкой и проверяют ограждения на горизонтальное усилие. Закладывайте время на испытания в график сдачи объекта и храните акты: их спрашивают при проверках.

Этапы работы

Работа над наружной лестницей начинается с обследования здания: определяем, с каких этажей нужен выход, где есть глухие участки стены, какое основание под фундаменты, как проходят сети. Далее выполняется проект с учётом требований СП и расчёт каркаса. После согласования изготавливаем конструкцию в цехе крупными узлами — марши, площадки, стойки, — защищаем от коррозии и доставляем на объект. Монтаж лестницы на два этажа при готовых фундаментах занимает обычно 2–4 дня.

Коротко о главном

• Эвакуационная лестница 3-го типа служит для выхода людей, пожарные П1 и П2 — для подъёма пожарных на кровлю.
• Уклон эвакуационной лестницы — не круче 45°, ограждение — не ниже 1,2 м, ступени — из противоскользящего настила.
• Каркас должен опираться на собственные фундаменты, а не висеть на стене.
• Металл — оцинкованный или окрашенный порошком по грунту; при необходимости — огнезащита.
• После монтажа обязательны испытания и акт.
