Просечно-вытяжной или сварной настил: что выбрать
Сравниваем просечно-вытяжной лист и сварной решётчатый настил: как их делают, какой пролёт они держат, сколько стоит готовая площадка с каркасом, где лучше ПВЛ, а где без настила не обойтись.
Когда проектируют площадку обслуживания, мостик, ступени или пол антресоли, почти всегда встаёт вопрос: что положить сверху — просечно-вытяжной лист или сварной решётчатый настил? Оба материала пропускают воду и снег, оба не скользят, оба делаются из стали. Но работают они по-разному, и неправильный выбор приводит либо к переплате, либо к прогибам и деформации уже в первый год эксплуатации.
В этой статье сравниваем два материала по существу: технология изготовления, несущая способность, требования к каркасу, удобство для ходьбы, стоимость готовой конструкции. В конце — практические рекомендации, что выбрать для конкретных задач.
Как делают просечно-вытяжной лист

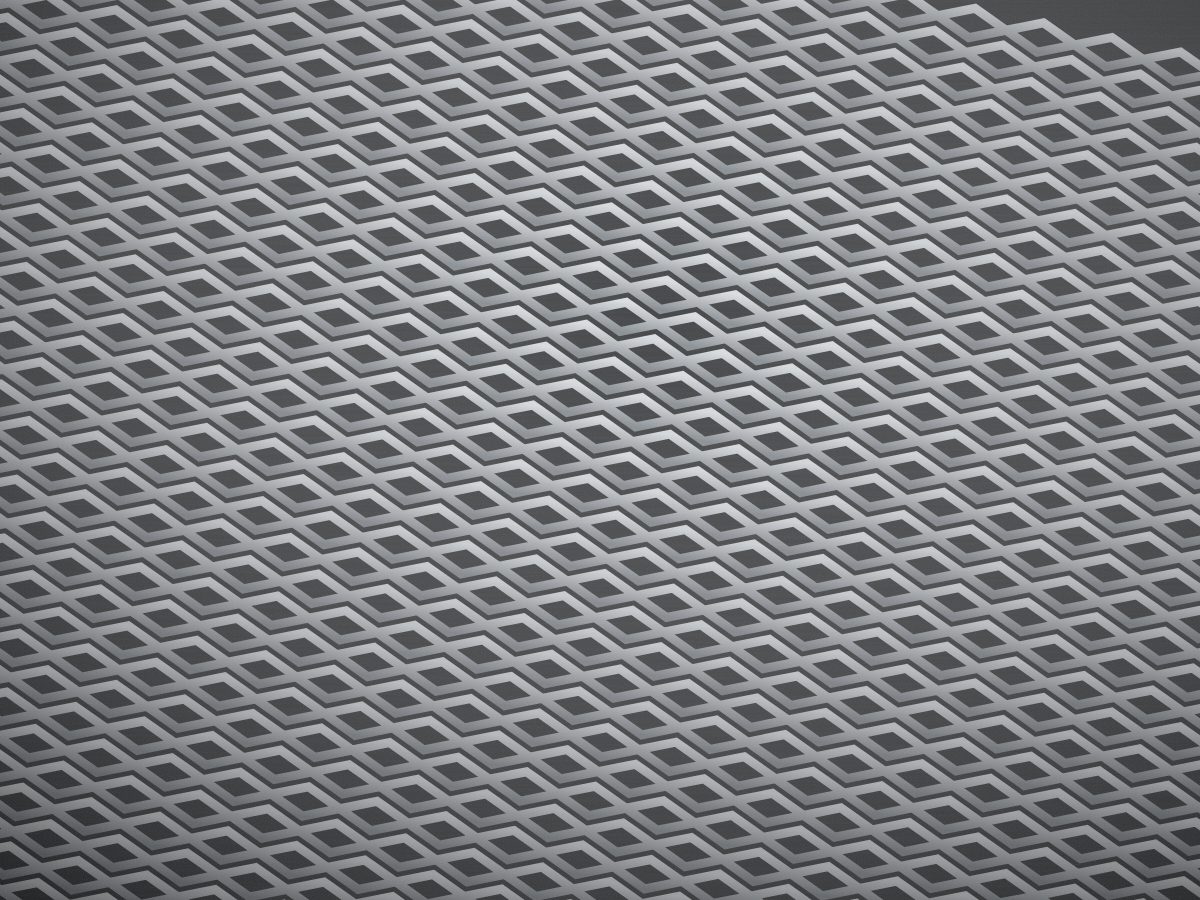

Просечно-вытяжной лист (ПВЛ) получают из цельного стального листа на специальном прессе. Нож делает в листе ряды шахматных просечек и одновременно вытягивает металл, раскрывая просечки в ромбовидные ячейки. Отходов при этом нет, а площадь листа увеличивается в полтора–два раза. Поэтому квадратный метр ПВЛ легче и дешевле, чем исходный лист.
ПВЛ выпускается по ГОСТ 8706. В маркировке, например ПВЛ 406, ПВЛ 408, ПВЛ 506, ПВЛ 508, ПВЛ 510, зашиты толщина исходного листа и ширина перемычки: чем больше цифры, тем толще и прочнее лист. Для ходовых поверхностей обычно используют листы из металла толщиной 4–6 мм, более лёгкие марки идут на ограждения, заборы, фасадные экраны и защитные сетки.
Особенности геометрии
- ячейки ромбовидные, их размер составляет от 20×60 до 40×110 мм в зависимости от марки;
- перемычки расположены под углом к плоскости листа, поэтому поверхность получается «ступенчатой», с острыми кромками — это даёт хорошее сцепление с подошвой;
- лист имеет направление: вдоль длинной диагонали ромба он жёстче, чем поперёк.
Как делают сварной решётчатый настил
Сварной настил собирают из несущих полос, поставленных на ребро, и поперечных прутков. Полосы высотой 25–50 мм и толщиной 3–5 мм работают как маленькие балки, а прутки распределяют нагрузку между ними. Всё соединяется контактной сваркой в каждой точке пересечения, по периметру панель обрамляется полосой.
Ключевое отличие: у настила металл сосредоточен «по высоте» — именно поэтому при той же массе он держит нагрузку на пролёте во много раз лучше, чем плоский лист. Это тот же принцип, по которому двутавр прочнее полосы той же массы.
Несущая способность и требования к каркасу
Это главный критерий выбора. ПВЛ — по сути гибкий лист, который работает только на малых пролётах. Сварной настил — самонесущая панель, которую можно укладывать на опоры с шагом до 1,5–2 метров.
| Параметр | ПВЛ (4–6 мм) | Сварной настил 30×3 мм |
|---|---|---|
| Масса 1 м², кг | ≈ 18–45 в зависимости от марки | ≈ 25 |
| Шаг опор для пешеходной нагрузки | 300–500 мм | до 1 200 мм |
| Нагрузка тележек и оборудования | только при частом каркасе | да, при подборе полосы |
| Жёсткость при ходьбе | заметно «играет» | жёсткий, не пружинит |
| Противоскольжение | отличное за счёт кромок | хорошее, с насечкой — отличное |
| Удобство для каблуков и колёс | неудобно | удобно при мелкой ячейке |
| Цена материала (оцинкованный) | от 2 600 ₽/м² | от 4 900 ₽/м² |
Цифры ориентировочные. Точные значения зависят от марки листа, ячейки настила, схемы опирания и расчётной нагрузки.
Почему дешёвый материал может обойтись дороже
Лист ПВЛ дешевле за квадратный метр почти вдвое. Но для него нужен каркас с шагом лаг 300–500 мм, а для настила — 1 000–1 200 мм. На площадке 3×6 м это означает разницу в 6–10 дополнительных балок из уголка или швеллера плюс работу по их сварке и покраске. В итоге стоимость готовой площадки под ключ часто оказывается сопоставимой, а на больших пролётах решётчатый настил выигрывает.
Считайте не цену квадратного метра покрытия, а цену квадратного метра готовой площадки вместе с каркасом, крепежом и покраской. Только так видно, какой вариант выгоднее на вашем объекте.
Удобство, безопасность и эстетика
Ходьба и перемещение грузов
Острые кромки ПВЛ прекрасно держат подошву даже в гололёд, но по той же причине неприятны босиком, быстро изнашивают резину колёс и цепляют мелкие детали. На нём неудобно катить тележку с маленькими колёсами — они проваливаются в ромбы и «спотыкаются». Сварной настил с ячейкой 34×38 мм позволяет катить тележки и ходить в любой обуви, а вариант с насечкой не уступает ПВЛ по сцеплению.
Очистка
С ровной поверхности настила снег и грязь сметаются легко. В ячейках ПВЛ снег утрамбовывается, особенно на мелких марках, и зимой лист приходится чистить чаще.
Внешний вид
ПВЛ выглядит «технично» и хорошо смотрится в фасадных экранах, ограждениях, заборах. Сварной настил аккуратнее выглядит в роли пола, ступеней, крышек приямков. Для архитектурных задач также используют прессованный настил с квадратной ячейкой.
Коррозия и долговечность
Обе конструкции для улицы лучше всего защищать горячим цинкованием. Но есть нюансы:
- у ПВЛ много острых кромок, на которых краска ложится тонким слоем и быстро скалывается, — окраска ПВЛ на улице служит недолго, цинк предпочтительнее;
- у сварного настила уязвимые места — точки сварки и торцы после резки; если панель режут по месту после цинкования, срез нужно обработать цинкосодержащим составом;
- ПВЛ, приваренный к каркасу сплошным швом, со временем даёт ржавые подтёки по линии сварки — лучше крепить его на болтах или прерывистым швом с последующей обработкой.
Если настил или лист будет окрашиваться, рекомендуем порошковое покрытие — подробнее о нём на странице порошковой покраски.
Что выбрать: практические рекомендации
Когда подойдёт просечно-вытяжной лист
- ступени и площадки с небольшими пролётами, где каркас всё равно частый;
- технические мостки и дорожки с редкой ходьбой;
- настил по существующему каркасу с шагом лаг до 400–500 мм;
- ограждения, заборы, защитные экраны, заполнение перил;
- ограниченный бюджет на материал при готовом частом каркасе.
Когда нужен сварной решётчатый настил
- площадки обслуживания оборудования и эстакады с пролётами от 800 мм;
- места, где ездят тележки, ручные штабелёры, лёгкая техника;
- эвакуационные лестницы и площадки, где важна жёсткость и предсказуемость;
- крышки лотков и приямков, которые нужно снимать для обслуживания;
- общественные места, где ходят люди в разной обуви.
Частые ошибки
- ПВЛ на редком каркасе. Лист прогибается, перемычки со временем рвутся, особенно у краёв.
- Настил уложен вдоль опор. Несущие полосы должны идти поперёк балок каркаса, иначе панель держит в разы меньше.
- ПВЛ уложен «не той стороной». Для ходовой поверхности лист кладут так, чтобы длинная диагональ ромба шла поперёк опор.
- Экономия на толщине. Лёгкие марки ПВЛ из металла 2–3 мм предназначены для ограждений, а не для ходьбы.
- Выбор по цене квадратного метра без учёта каркаса и монтажа.
Итог
Просечно-вытяжной лист — недорогой и цепкий материал для малых пролётов, ограждений и технических мостков. Сварной решётчатый настил — самонесущая панель для площадок, эстакад и лестниц, где нужны большие пролёты, жёсткость и удобство перемещения. Выбор определяется пролётом, нагрузкой и стоимостью всей конструкции, а не только покрытия. Типоразмеры и варианты исполнения — в разделе настилы.
Инженеры «ПитерСталь» помогут подобрать материал под вашу задачу, рассчитают каркас и изготовят площадку или лестницу под ключ. Пришлите размеры и назначение конструкции — предложим оптимальный вариант.
