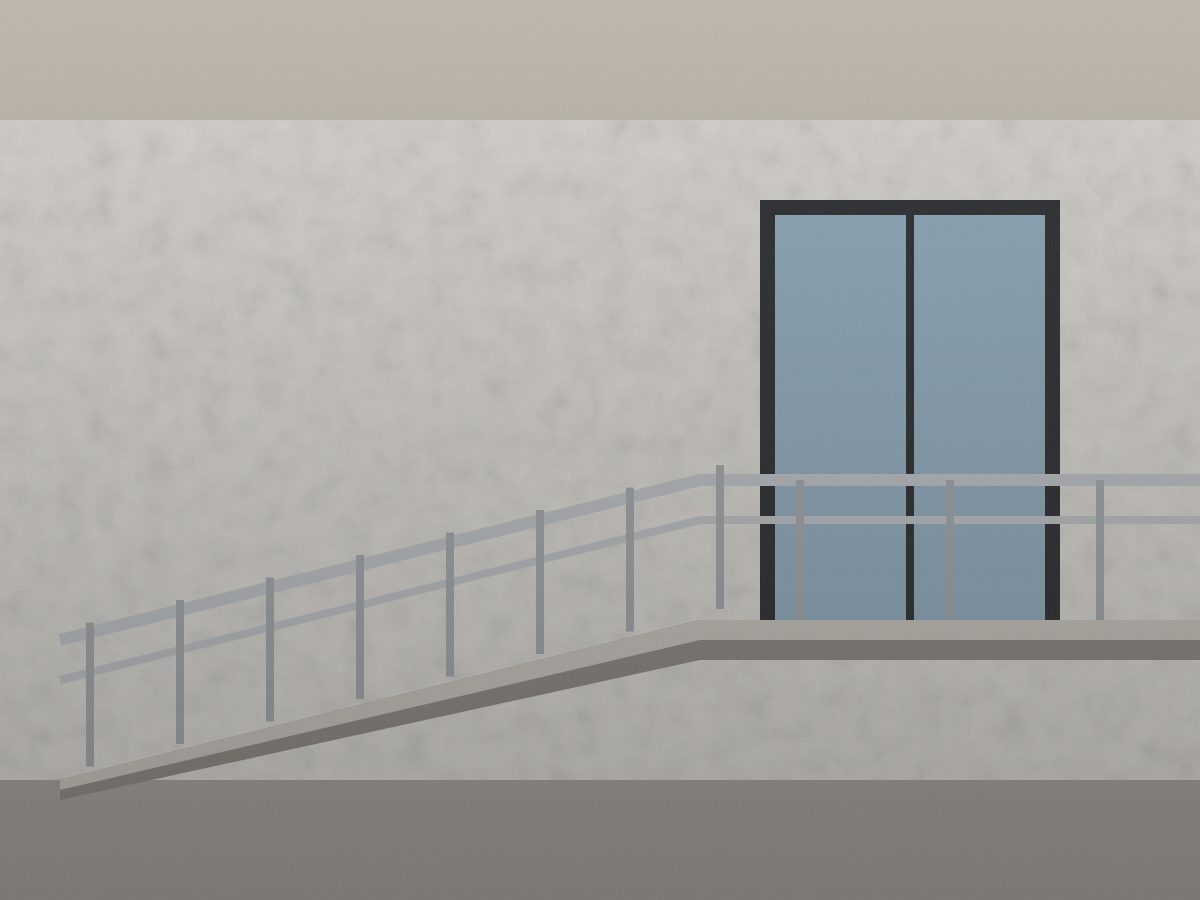

Металлические пандусы и поручни для маломобильных групп
Какой уклон допустим для пандуса, сколько места он займёт, какую ширину и площадки предусмотреть, почему поручень должен быть круглым и на двух уровнях, какой настил не скользит зимой и сколько стоит металлический пандус.
Пандус нужен далеко не только человеку на кресле-коляске. По нему поднимаются родители с детскими колясками, пожилые люди с тростью, курьеры с тележками, люди после травм. Поэтому доступный вход — это требование не только к социальным объектам и новым домам, но и разумная мера для магазина, кафе, офиса или частного дома, где живут пожилые родственники.
Металлический пандус с поручнями можно быстро изготовить и установить даже там, где бетонную конструкцию построить сложно: у существующего крыльца, в подъезде, у входа в помещение на первом этаже. В статье разбираем основные требования свода правил СП 59.13330 к уклону, ширине, площадкам и поручням, варианты конструкций, материалы и частые ошибки, из-за которых пандус формально есть, а пользоваться им невозможно.
Основные нормативные параметры
Требования к доступности зданий для маломобильных групп населения собраны в СП 59.13330. Для частного дома он не обязателен, но его параметры основаны на реальных возможностях людей, поэтому им стоит следовать в любом случае. Ключевые цифры приведены в таблице.
| Параметр | Требование | Комментарий |
|---|---|---|
| Уклон марша | не более 1:20 (5%) | На 1 м подъёма — 20 м длины пандуса |
| Уклон при малом перепаде | до 1:10 при перепаде высот до 0,2 м | Например, у порога или невысокого крыльца |
| Ширина пути движения | не менее 1,0 м при одностороннем движении | Между поручнями, в свету |
| Высота одного марша | не более 0,8 м | Далее обязательна горизонтальная площадка |
| Площадки | не менее 1,5×1,5 м | Вверху, внизу, на поворотах и между маршами |
| Поручни | на высоте 0,9 м и 0,7 м | С обеих сторон, непрерывные по длине |
| Продление поручня | на 0,3 м за начало и конец марша | Концы скруглены или загнуты вниз |
| Бортик по краю | высотой не менее 0,05 м | Чтобы колесо не соскользнуло с края |
Для проектов общественных зданий нормы уточняются по действующей редакции свода правил, и мы всегда сверяем параметры на этапе проектирования.
Как рассчитать длину пандуса
Главная сложность — длина. Уклон 5% кажется очень пологим, но на деле он требует много места. Посчитаем на примерах:
- крыльцо высотой 150 мм — пандус 1,5 м при уклоне 1:10 или 3 м при 1:20;
- крыльцо 450 мм — 9 м пандуса при уклоне 1:20, то есть один марш плюс две площадки;
- вход на высоте 900 мм — 18 м пандуса, два марша с промежуточной площадкой, чаще всего с разворотом на 90° или 180°.
Если места не хватает, рассматривают поворотные схемы: пандус идёт вдоль фасада, разворачивается на площадке и возвращается. Когда и это невозможно, альтернативой становятся вертикальные подъёмные платформы, но это уже другой класс оборудования.
Типичная ошибка
Самая частая проблема — пандус с уклоном 1:6 или 1:8, сделанный «чтобы поместился». Человек на кресле-коляске самостоятельно подняться по нему не сможет, а при спуске теряет контроль. С детской коляской и тележкой такой пандус тоже опасен, особенно зимой.
Конструкции металлических пандусов
Стационарный пандус на металлическом каркасе
Каркас из профильной трубы 60×40–80×40 мм или швеллера опирается на стойки, установленные на бетонные фундаменты или закладные. Настил — решётчатый, просечно-вытяжной или рифлёный лист. Такой пандус можно поставить у существующего крыльца без переделки фасада, а при необходимости демонтировать.
Пандус как часть крыльца
Если крыльцо проектируется заново, металлический пандус делают единым с лестницей: общий каркас, общие ограждения, единая площадка у двери. Это выглядит аккуратнее и дешевле, чем две отдельные конструкции.
Съёмные и откидные пандусы
Для подъездов с узкими маршами, где стационарный пандус поставить нельзя, применяют откидные пандусы, закреплённые у стены: в сложенном положении они не мешают проходу, а при необходимости опускаются на ступени. Рельсовые пандусы из двух колей подходят для детских колясок, но для кресла-коляски они неудобны и опасны, поэтому доступным входом не считаются.
Покрытие пандуса: безопасность прежде всего
Поверхность пандуса должна быть нескользкой в любую погоду, ровной и не иметь зазоров, в которые может попасть колесо, трость или каблук.
- Решётчатый настил — лучший вариант для улицы: снег и вода проходят насквозь, наледь почти не образуется. Важен размер ячейки: 30×30 мм и мельче, лучше с зубчатой полосой. Подробнее о вариантах — в разделе решётчатых настилов.
- Просечно-вытяжной лист ПВЛ 406–510 — лёгкий и нескользкий, хорошо держит колесо, пропускает воду.
- Рифлёный лист — хорош внутри помещений, но на улице в мокрую и морозную погоду скользит; допускается с противоскользящим покрытием или накладками.
- Комбинированные решения — металлический каркас с настилом из резиновой плитки или полимерных противоскользящих панелей.
На верхней и нижней площадках пандуса перед маршем делают тактильные предупреждающие полосы для слабовидящих, а крайние ступени соседней лестницы выделяют контрастным цветом.
Всё металлическое на уличном пандусе лучше оцинковать. Реагенты, которыми посыпают вход зимой, разрушают обычную краску за два–три сезона, а поручни из нержавейки AISI 304 не нуждаются в покраске вовсе и приятны на ощупь в мороз, если выбрать трубу с полимерной оплёткой.
Поручни и ограждения
Поручень на пандусе — не декоративный элемент. На него опираются всем весом, за него подтягиваются, держась одной рукой. Требования к нему конкретные:
- Сечение — круглое или овальное диаметром 40–50 мм, чтобы можно было полностью обхватить рукой. Прямоугольная труба 40×20 мм для этого не подходит.
- Расстояние между поручнем и стеной — не менее 45 мм, чтобы кисть не зажимало.
- Два уровня поручней — 0,9 м для взрослых и 0,7 м для детей и людей на креслах-колясках.
- Поручень непрерывен по всей длине марша и площадок, без разрывов у стоек.
- Концы поручня продлены на 0,3 м за пределы марша и загнуты вниз или к стене, чтобы за них не цеплялась одежда.
- Крепление стоек рассчитано на горизонтальную нагрузку: стойки из трубы 40×40×3 мм или круглой трубы 42–48 мм с шагом не более 1,2–1,5 м.
Если перепад высот больше 0,45 м, со стороны открытого края нужно полноценное ограждение с заполнением, а не только поручни. Готовые решения по ограждениям — в разделе перила и ограждения.
Ориентиры по стоимости и срокам
Цена пандуса зависит от длины, количества площадок и поворотов, типа настила и материала поручней. Ориентировочно: пандус на металлическом каркасе с решётчатым настилом и окрашенными поручнями — от 9 000 ₽ за погонный метр марша; поручни из нержавеющей трубы — от 4 500 ₽ за погонный метр; откидной пандус для подъезда — от 25 000 ₽. Точная стоимость определяется после замера. Изготовление типовой конструкции занимает от 5–7 рабочих дней, монтаж — один–два дня, если не нужно заливать фундаменты.
Итог
Правильный пандус — это пологий уклон не круче 1:20, ширина от 1 метра, площадки 1,5×1,5 м, нескользкий настил и непрерывные круглые поручни на двух уровнях с обеих сторон. Экономить на длине за счёт уклона нельзя: крутой пандус становится опасным. Металл позволяет встроить доступный вход даже в существующее крыльцо без капитальной перестройки.
ПитерСталь проектирует и изготавливает металлические пандусы, поручни и ограждения для жилых домов, магазинов и общественных зданий. Обращайтесь — выедем на замер, предложим схему с учётом доступного места и подготовим конструкцию, которой действительно удобно пользоваться.
